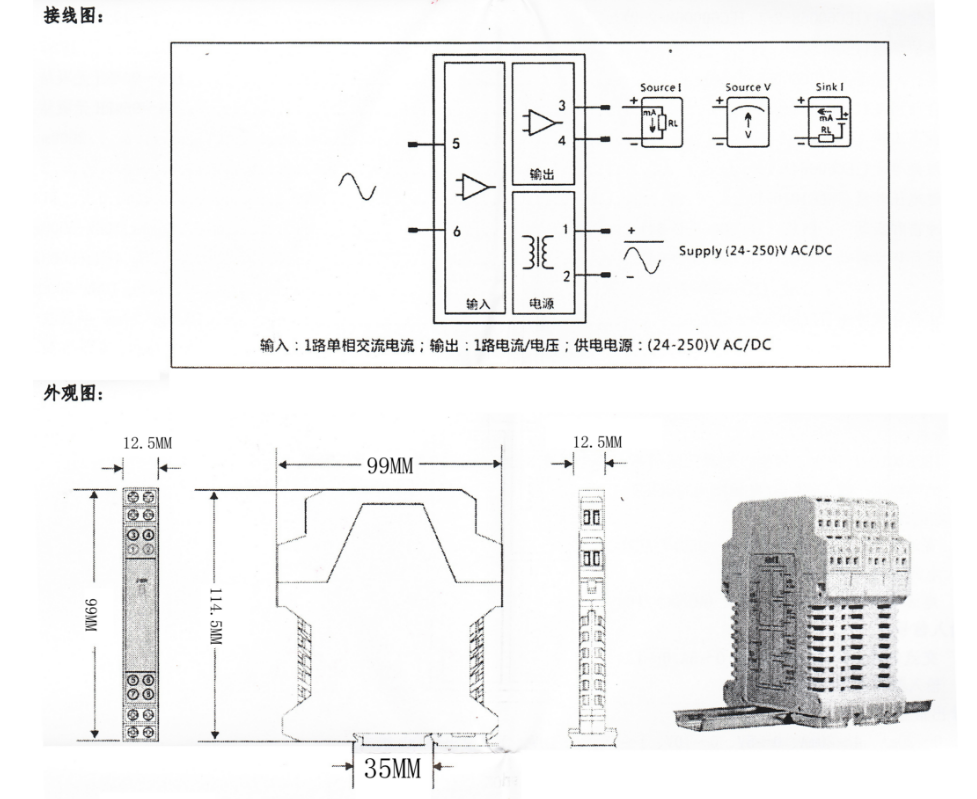

一入一出單相交流電流變送器，實現電源、輸入、輸出三端隔離。把現場電流信號進行濾波和噪聲衰減，阻隔地環路，隔離不同的地電勢，抑制外磁場的影響，生成，一組標準模擬信號。

環境:

運行環境溫度(IEC60068-2-1,IEC60068-2-2).........-40℃~60℃

存儲溫度(IEC60068-2-1,IEC600068-2-2)........-40℃~85℃C

防護等級(IEC60529)....…………………………………….....…….…,..  ..........IP20

運行環境濕度(IEC60068-2-56)......................….···............................10%~90%RH 無凝結

存儲濕度(IEC60068-2-56)................................5%~95%RH無凝結

污染等級([C60664)......... ..........…………………………………………………… ..……………………........2過

EMC:

IEC61326-3-1;工業抗擾度標準安全性:

IEC61010-1,輸入，輸出，電源三端隔離，介電強度 3000Vrms，10 秒介電耐壓測試絕緣電阻:輸入/輸出/電源之間>100MR

供電電源:

寬域供電，供電范圍:(24 ~ 250)V AC/DC

電源消耗:滿載時功耗<0.8W電源端口暫態過電壓:450V(AC/DC)/10s

輸入信號:

交流電流:0~1A,0~2.5A,0~5A,0~10A輸入頻率范圍:0Hz~1K Hz

輸出信號:

0~20mA、4~20mA、0~5V、0~10V、1~5V、2~10V、無源輸出(Sink 模式)電流保護:過流保護 30mA.電壓保護:過電壓保護士60V DC/10s

主要技術指標(執行標準 IEC61298):

輸入阻抗:電流輸入時，約02;輸入吸收功率:三0.2VA(輸入 5A)輸入過載能力:2倍，連續電流輸入

10 倍，1S 電流輸入

輸出帶載:電流0~20mA、4~20mA,R1=5002(高負載可定制)電壓0~5V、1~5V,RI三1K2;電壓0~10V、2~10V,R1=2K2(電壓輸出要求重載準確輸出時，可定制四線制輸出)無源輸出(Sink I模式):電壓三30V,保護電流<30mA傳輸準確度:±0.1%F.S(25℃士2℃)

溫度漂移:<士0.005%F.S/℃

響應時間:<150ms

截止頻率(-3dB):10KHz

供電電源變化影響:<±0.01%F.S

輸出帶載影響:<+0.01%F.S

輸出紋波:2502負載時 三10mVrms

共模抑制 CMRR:140dB

瞬態共模傳輸抑制 CMTI:15KV/us

浪涌沖擊(IEC255-4):5KV 1.2/50us 電壓波形,8/20us 電流波形

MTBF(IEC61508.GJB/Z299B):282 年

PWR: 電源指示燈(綠色 LED)，儀表供電時亮安裝:35mm DIN導軌安裝，安裝時請注意卡位穩定，牢固，請盡可能垂直安裝，以利于儀表內部散熱體積:114.5mmX99mm X12.5mm

重量:70g

注 1:應用在高壓工作環境中，須***保證跟相鄰設備有足夠的空間隔離和電沖擊保護

注 2:本說明書如與網站、樣本不一致，以此說明書為準

注 3:產品型號以出廠為準，如用戶更改產品輸入輸出信號類型，本說明書性能指標不能保證
